cm681 LC合金
Cannon-Muskegon開發了cm681 LC合金作為高性能整體鑄造渦輪車輪合金。該合金是一種抗氧化的氧化鋁形成劑，具有較高的Ta，較低的Ti，3% Re和1.5%高頻(表5)。厘米681 LC是評估的先進材料對小型渦輪發動機(AMSTE)團隊NASA航天工業技術項目(AITP)項目確認鑄造性能的低敏感性熱撕裂/熱裂化和車輪質量評[21]。

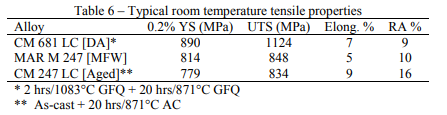

cm681 LC合金相對于EO MAR M 247和EO CM 247 LC合金的典型室溫拉伸性能見表6。cm681 LC和MAR M 247的斷裂壽命對比如圖8所示。

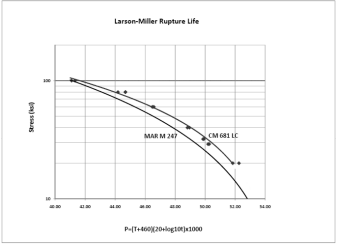

圖 8 – CM 681 LC/MAR M 247 比較 Larson-Miller 斷裂壽命
為cm681 LC合金開發或設想的應用包括具有成本效益的、高性能整體鑄造軸向渦輪輪轂，用于巡航導彈、無人機和APU渦輪發動機，以及用于分布式動力的微型渦輪機。徑向渦輪輪的應用也在發展中。
cm186 LC合金
cm186 LC是一種Re-bearing DS合金(表5)，其力學性能接近第一代(非Re-bearing) SX高溫合金。保持了dscm247lc合金良好的鑄態性能，cm186lc合金可在鑄態+雙時效條件下使用固溶熱處理誘導再結晶(RX)的制造成本和防止缺陷[22]
如圖9所示，在982C 1800 F的蠕變/應力斷裂試驗條件下，cm186lc合金的Larson-Miller斷裂壽命相當于第一代Sx allovs CMSX-2/3。較高溫度下的強度介于DS CM 247 LC和CMSX-2/3[22]之間。

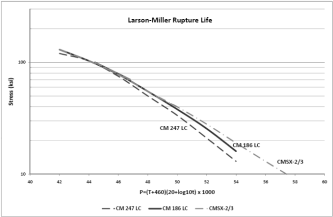

圖 9 – DS CM 186 LC、DS CM 247 LC 和 SX CMSX-2/3 的 Larson-Miller 應力斷裂壽命
近年來，SX技術的優勢(由于優越的疲勞性能，提高了部件的壽命)。蠕變、氧化和涂層性能)有時被鑄件復雜性導致的低產量所抵消。由于所有的晶界強化元素已經被消除，這里對鑄造異常的容忍度非常小，例如低角度和高角度邊界(LAB/HAB)。典型的SX鑄件在鑄件的較高應力位置將LAB缺陷限制在6-8.5°。
DS Re-bearing合金(如cm186 LC)有時被用于取代第一代SX合金(如CMSX-2/3)，由于較高的鑄造產量，成本節約[31]。然而，DS部件比SX葉片鑄件的優勢更小，因為在非翼型區域的晶界，特別是多個翼型段的內、外葉冠。因此，sx鑄造cm186lc合金以生產具有更大晶粒規格的單晶鑄件的概念被評估，旨在放松晶粒要求以獲得更高的鑄造產量[23]。勞斯萊斯AE3007和AE1107C Liberty第二葉片已經成功實現了這一點，發動機的使用經驗為3500萬小時/飛行循環，部件壽命通常為20000小時/循環(圖10)。
圖 10 – 用 SX CM 186 LC 合金鑄造的 AE 3007 A1 第二葉片節段
CMSX-4合金
CMSX-4是第二代稀土鎳基Sx高溫合金，文獻對其進行了廣泛的調查和記錄[4.5.22.24-251]。表5提供了標稱化學成分。自1991年以來，CMSX-4合金已成功地應用于許多航空和工業燃?xì)廨啓C應用。這些應用，如高壓渦輪葉片和密封，在廣泛的發動機服務中顯示了令人印象深刻的高溫強度、良好的相穩定性和氧化、熱腐蝕和涂層性能的結合[26-28]。迄今為止，CMSX-4合金已經制造了近1000萬磅(1200熱)。
CMSX-4 [La+Y]合金隨后被引入，以滿足日益增長的發動機熱截面渦輪部件的設計要求。特別感興趣的是改善裸合金氧化性能，以減少葉尖和內部氧化，并改善熱障涂層(TBC)的粘附性。反應性元素添加的評價表明，添加鑭(La)和釔(Y)可以顯著改善CMSX-4裸合金(硫含量為s2 ppm)的氧化行為(圖11)[29]。這些活性元素結合硫和磷作為穩定的硫化物/磷化物，對氧化鋁垢的粘附有有利的影響。

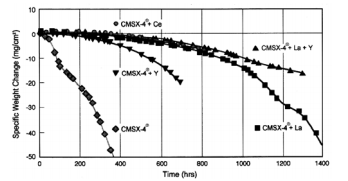

圖 11 – 添加和不添加活性元素的 CMSX-4 裸合金的 1093°C (2000°F) 動態循環氧化結果
在1050C (1922F)下進行蠕變斷裂測試后觀察到的顯著的表面微觀結構顯示了添加La + Y的好處(圖12)[301]。1389小時后，出現了一層8微米厚的2層氧化膜，完全沒有伽馬素耗盡的證據。如果沒有La+Y的加入，在這個溫度下長期暴露將會導致顯著的Y '損耗。這種行為轉化為EB-PVD TBC壽命的實質性改善，如圖13[31]所示。
![圖 12 – CMSX-4 [39 ppm La+Y] 在 105°0C/125 MPa 下進行蠕變斷裂測試后的表面微觀結構](../uploads/images/20211013/03cdb94d72f066ed0b840c85475634a9.png)
圖 12 – CMSX-4 [39 ppm La+Y] 在 105°0C/125 MPa 下進行蠕變斷裂測試后的表面微觀結構
圖 13 – 反應元素對 EB-PVD TBC 壽命的影響 1093°C/10 小時熱暴露循環
CMSX-4(SLS) La+Y]合金是CMSX-4的改進版本，采用La和Y預合金化，硫含量始終保持在1ppm。采用預合金CMSX-4(SLS)La+YI鑄錠進行的鑄造試驗表明，與傳統的鎳箔包裹在鑄爐爐料增量上附加包料相比，La+Y含量的控制和保留得到了改善。添加包的有效性取決于融化和隨后的誘導攪拌之前的倒。預合金化的鋼錠提供了更大的一致性的活性添加物在熔化的合金中，并減少了在溫度保持時間所需的剩余硫，較大限度地減少了反應元素在重熔期間的損失。此外，由于CMSX-4(SLS)ILa+YI的硫含量持續較低，因此需要更小的La+Y保留量來獲得同樣優越的裸氧化性能和涂層/TBC壽命[32]。
CMSX-4合金是理想的小型固體非冷卻部件在導彈和小型渦輪發動機的較熱應用。CMSX-4(SLS)ILa+Y]提高了裸合金和/或涂層的抗氧化性。
總結
鎳基鑄造高溫合金具有優異的綜合性能，適用于小型微型渦輪、渦輪噴氣發動機、渦輪增壓器和導彈發動機部件。等軸的典型性質和應用。討論了定向凝固和單晶鑄造的成分。潛在的好處包括提高溫度能力和耐久性，以及經濟地制造這些發動機程序的復雜配置。
