1.引言
鑄造和鍛造的In718多晶鎳基高溫合金即使在氧化和腐蝕環境中也具有高溫強度和抗疲勞性[1]。這種性能使該材料適合用作渦輪盤以及在高達600-700ºC的溫度下工作的航空發動機的某些靜態組件[2]。該合金的配方包括各種過渡金屬，這些金屬可通過固溶強化，通過多個第二相顆粒，γ'，γ''，δ（Ni3Nb），MC碳化物和Laves相沉淀，晶粒細化和a高孿晶邊界密度[3]。在鑄造過程中，化學偏析發生在凝固階段，導致材料的機械性能在微觀結構范圍內發生局部變化，這是以前從未研究過的。
高速納米壓痕測繪方法的較新進展，例如XPM（加速特性測繪）[4]，使得能夠以幾微米的橫向分辨率評估大面積機械特性的局部變化。這樣的分辨率值類似于分別在電子顯微鏡技術中用于確定局部組成和晶體取向的那些分辨率值，例如分別是EDS（電子彌散X射線光譜法）和EBSD（電子背散射衍射）。硬度通常確定為較大壓痕載荷與殘留印記的投影面積之比[5]。然而，當壓痕深度在納米到幾微米的范圍內時，該任務變得繁瑣，尤其是在高速納米壓痕圖的情況下，其目的是要測量數千個壓痕?？梢酝ㄟ^(guò)深度感應的壓痕來解決此問題，在壓痕中連續記錄壓痕載荷（P）和壓入深度。只要知道壓頭的幾何形狀，就可以使用Oliver和Pharr方法[6]從壓痕載荷-穿透曲線直接推斷出硬度和彈性模量。但是，在高速納米壓痕圖的情況下，在過程中保持壓頭幾何形狀的跟蹤很重要，因?yàn)樵谫N圖中涉及的數千個壓痕都會因尖端磨損而改變。
在這項研究中，我們將XPM圖與通過EBSD獲得的晶體取向和通過EDS獲得的鑄造Inconel 718標本的選定區域在三種不同溫度下的選定區域的成分圖相關聯。 EDS結果顯示，整個樹突臂和樹突間區域存在Nb的急性偏析，從而導致XPM圖中的納米硬度梯度很強。盡管如此，XPM圖顯示了晶粒內部相對恒定的彈性模量，不受局部化學成分的影響，而是晶粒取向的直接依賴性，這是對具有高彈性各向異性的材料（如鎳）所期望的。確定局部機械性能與化學偏析的相關性對于在鑄造或其他固化過程（例如焊接，維修或3D打?。┲卸ㄖ扑貌牧系男阅?，優化工藝參數以及開發基于微結構的模型至關重要。
-結果2.1.-顯微組織本研究中使用的材料是鑄造的IN718多晶鎳基高溫合金，其平均成分列于表1。
對該合金進行了三種不同的回火條件的熱處理：
i。增溶（S）：965ºC持續1小時，然后油淬。
ii。峰值老化沉淀（P）：經過增溶處理后，在8 h內為720ºC，然后在2 h內冷卻至620ºC，然后在8 h內在620ºC冷卻并空冷。
iii。過時效（O）：在峰值時效沉淀之后，在36小時內800ºC，然后進行爐冷。
鑄造的Inconel 718合金的光學顯微照片如圖1a和b所示。微觀結構的特征是在毫米尺寸范圍內的大的不規則晶粒。正如在凝固過程中通常發生的那樣，每個晶粒都通過樹枝狀生長而發展，而留下由主要是δ（Ni3Nb），MC碳化物和Laves相組成的粗糙的第二相顆粒修飾的樹突間區域，如圖1c所示。 MC碳化物，Laves相和δ針的體積分?jǐn)?shù)分別為1.3％，0.6％和4.4％。二次枝晶臂的間距為157 µm±23 µm。

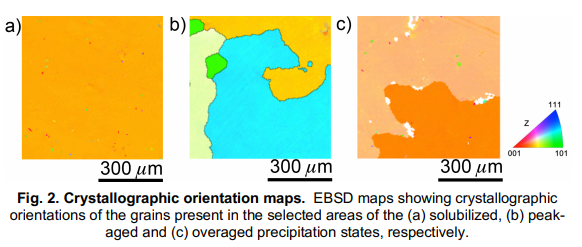

在每種回火條件下，尺寸為640 µm x 640 µm的測量區域包括一個或幾個晶粒，如圖2.a，b和c的EBSD圖所示，分別用于溶解狀態，峰值年齡和過度老化的降水狀態。 ，其中顏色代碼分別表示表面法線的結晶方向。

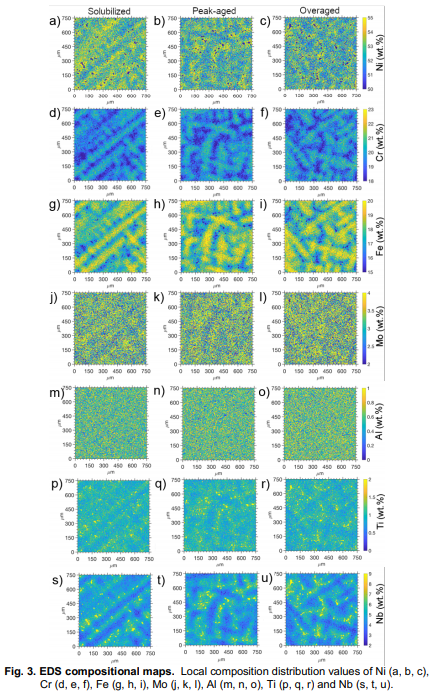

由于每種化學元素的擴散速率不同，預計鑄造材料中的化學偏析會以枝晶尺寸出現。圖3顯示了該合金中七個較重要的合金元素：Ni，Cr，Fe，Mo，Al，Ti和Nb的三個代表區域中的成分圖。這些圖表明，Ni向枝晶間空間呈現出輕微的偏析，并且在枝晶間區域中發現的第二相顆粒中不存在。另一方面，由于Cr和Fe的擴散比其他元素要慢[7,8]，因此它們傾向于局限在枝晶核心區域。在Mo和Al的情況下，它們的含量低于其他元素，并且沿不同的微觀結構特征均勻分布。相反，Ti強烈地偏析到枝晶間區域，參與了在這些區域中存在的第二相顆粒（主要是MC碳化物）的形成。較終，Nb偏向樹枝狀晶體的外部區域，進入樹枝狀晶體間區域和第二相粒子。結果，即使平均Nb含量為5.1 wt。％，樹枝狀核的Nb含量也低至2 wt。％，而在遠離第二相顆粒的樹枝狀區域中的Nb含量，達到8重量％。 Laves相和δ針狀結構顯示為包含約25 wt。％Nb的島。在回火條件下，沒有發現化學偏析的顯著差異，這表明溫度和時間分別不足以使化學成分均質化。
而后，通過TEM對峰值時效條件下的析出物進行了表征。合金基體包含由Ni基固溶體組成的FCC相?；w通過在時效過程中形成的成分為Ni3（Ti，Al）的金屬間化合物FCC'相和成分為Ni3Nb的BCT'相得到強化[9]。圖4顯示了在不同的放大倍率下，樣品在峰值時效條件下的TEM圖像。沉淀物呈圓盤狀，而沉淀物幾乎呈球形。兩者均具有20nm的平均尺寸。如圖4b所示，還可以觀察到復合沉淀物的存在，該沉淀物由兩個夾在圓盤狀沉淀物中的半球形橢球顆粒組成。
圖4顯示了在不同的放大倍率下，樣品在峰值時效條件下的TEM圖像。沉淀物呈圓盤狀，而沉淀物幾乎呈球形。兩者均具有20nm的平均尺寸。如圖4b所示，還可以觀察到復合沉淀物的存在，該沉淀物由兩個夾在圓盤狀沉淀物中的半球形橢球顆粒組成。
2.2.-機械性能分別在圖5 a-c和d-f中顯示了溶解，峰時和過時沉淀狀態的硬度（H）和降低的彈性模量（Er）圖。在不考慮第二相顆粒的情況下，對于溶解的，峰值時效的和過時效的回火，平均硬度值分別為4.7、7.8和6.2GPa。但是，硬度值在枝晶尺度上顯示出很強的梯度，在枝晶核中的較低值傾向于朝著枝晶間區域增加（圖5.a-c）。取決于回火條件，枝晶芯和枝晶間區域之間的硬度差高達2 GPa。此外，位于樹突間空間中的第二相（主要是MC碳化物）具有較高的硬度值（較高30 GPa）。
關于降低的彈性模量（圖5.d，e和f），該值未遵循硬度圖（圖5.ac）中觀察到的趨勢，并且對于每個晶粒而言，它們似乎是恒定的，并且對化學偏析的敏感性較低。在枝晶尺度上。在溶解狀態下，整個測量區域僅包含一個晶粒，其表面法線方向位于[001]和[101]方向之間（圖2a），并且彈性模量值恒定，約為182 MPa。僅存在于樹突間空間中的第二相具有更高的值，遠超過200 MPa。另一方面，峰值時效和過時效狀態呈現出具有不同彈性模量值的區域，這些區域分別與測量區域中存在的晶粒的不同晶體學取向緊密匹配。處于峰值時效狀態的淺藍色顆粒（圖2b），表面法向在[101]和[111]之間，呈現較高的彈性模量，約為210 MPa（圖5e），而深橙色顆粒在過度老化的情況下（圖2c），其表面法線接近[001]，具有較低的彈性模量，約為165 MPa。

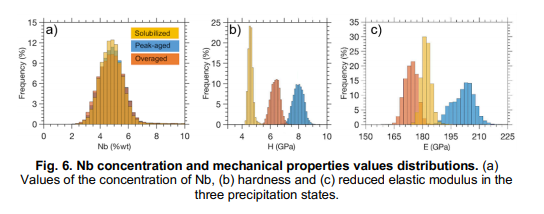

3.-討論進行的相關研究表明，即使鑄IN718通常顯示出毫米級的晶粒尺寸，在微觀尺度上也是一種非常不均勻的材料。固化過程中的樹枝狀生長導致SDAS規模（在這種情況下約為150μm）具有較大的異質性。結果，在每個晶粒內，在枝晶尺度上會發生強烈的化學偏析，枝晶核富含Fe和Cr，Nb貧化，而枝晶間區域則富含Nb和堅硬的第二相，例如TiC。顆粒（圖1）。由于每個本構元素的擴散速率不同，會發生通過枝晶半徑的化學偏析。盡管較慢的元素Cr和Fe保留在枝晶核中（分別為圖3d-f和gI），但Ti和Nb傾向于偏向枝晶的外部（分別為圖3p-r和su）。 ，特別是進入樹突間區域。在特定的Nb情況下，該元素的存在對于形成負責增強Inconel 718的亞穩態-''- Ni3Nb沉淀至關重要。這些沉淀呈圓盤狀（圖4）并起關鍵作用作為增強劑，是因?yàn)樗鼈兿鄬?duì)于沉淀物的體積分?jǐn)?shù)更高，并且與Ni基體的相干性以及D022體為中心的四邊形結構的c軸引起的晶格畸變[10,11] 。因此，預期Nb的含量對這種合金的局部機械性能起著至關重要的作用。圖6a表示從相應的EDS圖獲得的三種熱處理的Nb分布的直方圖，其中不包括第二相顆粒（圖3s-u）。三個樣品的分布相似，較小和較大含量分別為2和8 wt。％，這表明在回火處理期間Nb的擴散不會顯著發生。相反，熱處理預計會影響′′析出物的溶解，析出和粗化（圖4），這些析出物將作為局部Nb含量的函數在枝晶尺度上不i均勻分布。

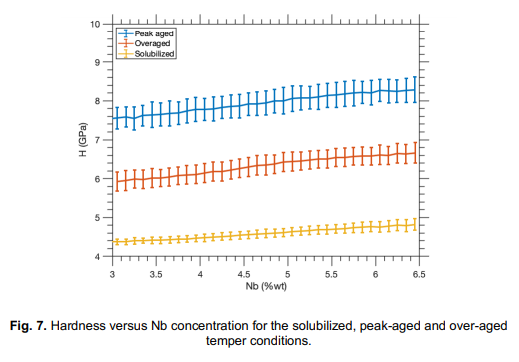

實際上，硬度圖（圖5a，b和c）顯示出與Nb含量（圖3s，t和u）和回火條件的直接相關性。根據合金的析出狀態，圖6b中的硬度值直方圖分別顯示了在增溶，峰值時效和過時效回火條件下的平均硬度分別為4.7、7.8和6.2 GPa。但更重要的是，硬度分散體提供了有關每種情況下Nb含量作用的有價值的信息。例如，與峰值時效和過度時效狀態相比，增溶態的硬度分布更窄。換句話說，在增溶狀態下的硬度分布的寬度約為1-1.2GPa，而在峰值時效和過時效狀態下的硬度分布的寬度增加至約2GPa。通過比較圖5a，b和c中樹突臂的芯部和表面的硬度值，可以確認這一點。預計Nb主要以固溶狀態存在于固溶體中，相對于高峰時效和過時效條件，“'”強化析出物的比例較低。這表明，與固溶強化的鎳基高溫合金相比，強化的Nb偏析會導致更大的機械性能變化。此外，Nb含量和硬度圖分別包含超過16000個數據點，代表了具有統計意義的數據集，從中可以提取出每種回火條件下硬度和Nb含量之間的定量相關性，如圖7所示。該信息代表了一種非常有價值的本地工具，可用來評估焊接，維修或3D打印組件的質量，因?yàn)楸镜赜捕葓D可以直接與本地微觀結構相關聯，以識別由于Nb引起的Nb偏析強烈或局部回火的區域熱影響區。

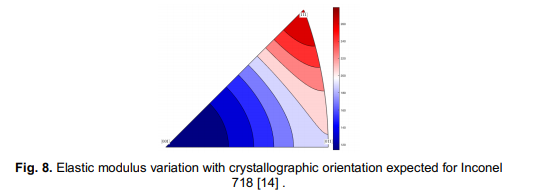

較后，有趣的是，降低的彈性模量圖（圖5d，e和f）沒有顯示出與局部化學偏析或回火條件的相關性。取而代之的是，彈性模量圖與晶粒的晶體取向直接相關（圖2a，b和c）?？紤]到IN178的大的彈性各向異性以及與硬度相反的彈性特性對微觀結構特征（如沉淀階段或化學成分的微小變化）相對不敏感的事實，這不足為奇。圖8繪制了使用IN718的單晶彈性常數（c11 = 259； c12 = 179； c44 = 109.6，以GPa為單位）計算的，具有晶體學取向的預期彈性模量變化[14] [12]。預期在279 GPa方向的彈性模量分別比在和方向104和113 GPa的彈性模量高得多。即使納米壓痕在壓痕下施加了復雜的應力狀態，有趣的是，壓痕彈性模量的相對值與晶粒的正常晶體學取向也具有很好的相關性。例如，圖2b中處于峰值時效狀態的淺藍色顆粒，其表面法向在[101]和[111]之間，則呈現出較高的彈性模量，約為210 GPa（圖5e和6c），而深橙色顆粒處于過時效狀態（圖2c），其表面法線接近[001]，其彈性模量較低，約為165 MPa（圖5f和圖6c）。
1. -結論在經歷了三種不同回火溫度的Inconel 718鑄件的選定區域中，已經對局部力學性能，化學成分和晶體學取向進行了高通量的相關研究。樣品在枝晶臂的尺度上顯示出很強的Nb偏析，局部Nb含量在枝晶臂的核心中為2 wt。％，在樹突間區域中為8 wt。％，在第二枝晶中為25 wt。％。相顆粒（MC碳化物，Laves相和δ相針狀體）。發現在每種情況下，納米硬度都與局部Nb含量和回火條件密切相關。相反，由于鎳的高彈性各向異性，壓痕彈性模量不受局部化學成分或回火條件的影響，而是與晶粒取向直接相關。確定局部機械性能，化學成分和回火狀態之間的相關性可能是評估鑄造零件和其他凝固過程（例如焊接，維修或3D打印零件）質量的非常有價值的工具。這樣，可以將局部硬度圖直接與局部微觀結構相關聯，以識別由于熱影響區而導致Nb偏析強烈或局部回火的區域。
6.-實驗方法5.1.-樣品制備使用遞減的粗砂紙研磨每個樣品，然后機械拋光至OP-S（0.025μm）。在室溫下60 s期間，使用格倫迪的試劑（52.6 cm3 HCl，36.9 cm3 H2O，10.5 cm3 HNO3、2.6 g CuCl2、2.6 g FeCl3）對樣品表面進行額外蝕刻以解析菊池的圖案時，需要進行EBSD表征。 5.2.-微結構表征使用安裝在FEI FIB-FEGSEM Helios NanoLab 600i上的牛津檢測器，通過EDS在感興趣的區域中進行了成分表征。我們選擇了20 kV的加速電壓，2.7 nA的探針電流和5 mm的工作距離來繪制Ni，Cr，Fe，Nb，Mo，Ti和Al的濃度。使用牛津AZTec軟件選擇16個像素的合并窗口對地圖進行處理，并以重量百分比（wt。％）的形式顯示。使用在20 kV，2.7 nA的探針電流，8 mm的工作距離和100 nm的步長工作的牛津Nordlys 2 EBSD檢測器在同一電子顯微鏡下進行晶體學取向映射。使用Oxford Instruments HKL Channel 5軟件分析數據。另外，通過在200 kV下工作的透射電子顯微鏡（TEM）FEI Talos F200X對沉淀物進行表征。 5.3.-機械表征使用配備了12 mN稱重傳感器的Hysitron納米壓頭，型號為TI950的Hysitron納米壓頭和頂角為142.35º，尖端半徑為150 nm的金剛石Berkovich壓頭來測定室溫硬度和彈性模量。 XPM升級允許使用壓頭壓電致動器（而不是平臺移動）在壓頭之間移動壓頭，從而使位移過程更快，更準確。壓電致動器的范圍是80 µm。為了分析代表鑄造顯微組織的大面積，在每種情況下均執行了由8×8壓痕矩形網格形成的16×16鑲嵌。壓頭在柵格內的定位是通過壓電致動器實現的，而矩形柵格之間完成鑲嵌的運動是通過納米壓痕平臺的常規平臺移動實現的。使用這種方法，每個納米壓痕圖由總共16384個壓痕組成，并在12小時內獲得。在所有情況下，壓痕載荷均為10 mN，接觸面積在200 nm范圍內。壓痕之間的距離為5μm，以免受到先前壓痕的塑性變形量的影響[15]。這樣，分析的總面積為640×640μm，分辨率為5 µm，覆蓋了多個樹枝狀晶體和第二相。每個縮進都包含一個0.1 s的加載-保持-卸載周期。硬度（H）值從以下獲得：
其中Lmax是測試期間達到的大負載，而Amax是通過Oliver和Pharr方法確定的接觸面積[6]。降低的彈性模量是由接觸剛度，即卸載曲線開始處的斜率（S = dP / dh），使用等式1獲得的。 2。
其中β是無量綱的校正因子，它解釋了由于三角Berkovich沖頭的壓頭尖端缺乏軸對稱而導致的剛度偏差，β= 1.02-1.19 [16]。樣品的彈性模量Es可以使用等式3獲得。
其中E和E分別是樣品和壓頭的彈性模量和泊松比。
為了確保在如此大量的壓痕之后壓頭的幾何形狀不會改變，在每次壓痕會話之前和之后都要評估壓頭的面積函數。金剛石面積函數是通過在具有眾所周知的機械性能的材料（例如熔融石英）中進行漸進式加載/卸載循環來確定的。在整個實驗過程中未發現明顯差異。
