介紹
鎳基高溫合金材料在航空和工業燃?xì)鉁u輪發動機的熱渦輪截面上有著廣泛的應用。傳統上，熱段燃?xì)廨啓C(jī)合金的開發始于現有合金無法滿足的發動機要求，例如更高的溫度、強度或耐久性要求。鑄造鎳基高溫合金提供了一個獨特的特點組合適合這些要求，也適用于小型渦輪和導彈發動機。
高溫合金包括一組以鎳、鐵或鈷為基礎的合金，在5380℃(1000F)或更高的操作溫度下結構使用。高溫合金表現出優越的高溫性能，并用于涉及燃?xì)廨啓C(jī)中較熱溫度和/或高應力的應用，較明顯的是渦輪葉片(或桶)、葉片(或噴嘴)、整體輪盤和燃燒室組件。除了在接近熔點的85%的工作溫度下保持高強度外，些材料在燃?xì)廨啓C(jī)環境中還表現出良好的熱腐蝕和抗氧化性能。此外，高溫合金可以經濟地鑄造成復雜形狀和/或內部結構的部件，具有受控的均勻組織。
第二次世界大戰期間，高溫合金首次被引入軍用燃?xì)鉁u輪發動機，自那時以來，這項技術取得了巨大的進步。隨著鑄造工藝的發展，材料的不斷進步，優化的合金相互“跳躍”，以提高材料的整體性能。這些進步包括常規鑄造、等軸(EQ)合金定向凝固(DS)和單晶(SX)鑄造部件。本文將討論每種鑄造技術的特點和應用，以及合金和性能的實例。
鑄造工藝開發
鑄造技術進步
鑄造高溫合金渦輪葉片和葉片的較初應用是常規鑄造等軸(EQ)合金。等軸鑄件用于大多數應用，包括靜態和旋轉部件，整體車輪和結構件。性能要求包括高溫蠕變和疲勞強度，制造和修復的延展性和可焊性。

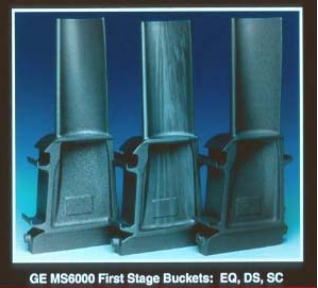

定向凝固技術的引入使鑄件具有平行于旋轉零件高應力加載方向的柱狀晶粒(圖1)。這些鑄件由于消除了高應力加載軸橫向的晶界，并減少了由DS固有的緩慢移動的凝固前沿造成的微孔隙率，從而實現了蠕變斷裂強度和LCF壽命的顯著提高技術。DS合金通常用于旋轉部件應用，如2d和3d級渦輪葉片，EQ合金不能提供足夠的蠕變強度。
DS鑄造技術的進一步擴展是單晶工藝的引入，由Pratt & Whitney Aircraft[2]首創，該工藝消除了所有的晶界，因此，需要晶界強化元素，如C、B、Hf和Zr。由于這些元素是熔點降低劑，因此SX合金的溫度性能顯著提高。單晶合金用于要求較高的高應力/高溫發動機應用，如1”級渦輪葉片和葉片和燃燒室組件。SX鑄件的優點包括改善了蠕變、疲勞、氧化和涂層性能，從而使渦輪發動機性能和耐久性更好[2-6]。此外，隨著壁厚的減小，單晶合金的厚截面斷裂壽命仍然保持較高的比例(圖2)[7]。

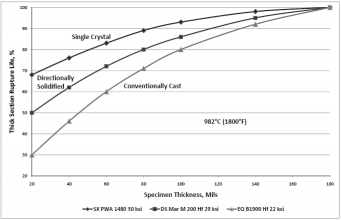

圖2。斷裂壽命與試樣厚度的對比表明，SX鑄件優于DS/EQ
先進高溫合金材料
先進的高溫合金材料已被引入，以響應工業對改善合金性能的需求。等軸合金cm939可焊“，cm247 LC”和cm681 LC, DS合金cm247 LC和cm186 LC和SX合金CMSX-4是這些改進的代表。
cm939可焊合金
IN 939合金(表1[8])是在20世紀60年代末由國際鎳公司開發的。這種22%的鉻(Cr)，耐高溫腐蝕合金已廣泛應用于工業燃?xì)廨啓C(jī)(IGT)市場的等軸葉片，段和燃燒器噴嘴。然而，由于邊緣延展性和相關的合金化學設計，IN 939鑄件很難焊接修復。
由于這些困難，Cannon-Muskegon開發了一種改進版本的IN 939合金，以提高修復焊接性和機械性能，重點是合金的延展性。與標準IN 939相比，設計了一種優化的目標化學，顯著降低了Al、Ti、Ta和Cb(從而降低了γ′相的體積分?jǐn)?shù))，優化了B、Zr和C含量，顯著提高了S、P、N、O和Si的合金純度。該專利成分已被指定。
cm939可焊合金
對cm939可焊合金進行了廣泛的熱處理和顯微組織評價，以評價備選的熱處理工藝。商業上出現了兩種熱處理選擇理想的:一個五步生產周期，其中結合了一個典型的工業多階段熱處理ccle[91和涂層擴散循環]和一個簡單的三步熱循環[10](還包括涂層擴散步驟)。
cm939可焊合金鑄態和熱處理后的典型組織分別如圖3-4所示。注意，在鑄態組織中存在較小的eta (n)相，而在熱處理組織中沒有eta相。Eta相，即Ni(Ti.Cb,Ta)，是一種不理想的脆性相，常存在于高Ti.Cr中。含Ta合金與低延展性有關[111。熱處理后的晶界碳化物顯微組織的高倍掃描電鏡照片顯示，細小的彌散碳化物是獲得良好合金強度和延展性的關鍵(圖5)[121]。

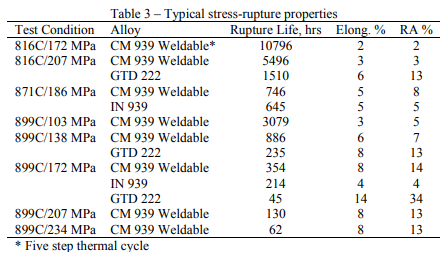

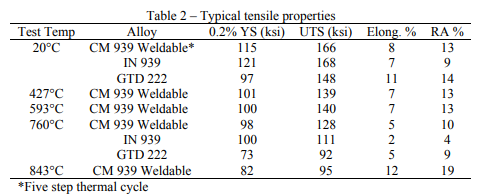

cm939可焊合金的典型拉伸性能如表2所示;典型的應力-破裂特性見表3和圖6。標準IN 939[13]和GTD 222[14]合金的性能比較。GTD 222合金(表1[15)是通用電氣公司開發的一種替代合金，通常用于類似于in939合金的應用。與標準in939合金相比，GTD 222具有更好的延展性，但強度較低。
對比數據分析表明，cm939可焊合金的強度與in939合金相近，但延性有所提高，與GTD 222相比，在保持良好延性的同時，強度有了顯著提高。換句話說，cm939可焊提供了三種合金的強度和延展性的較佳組合。

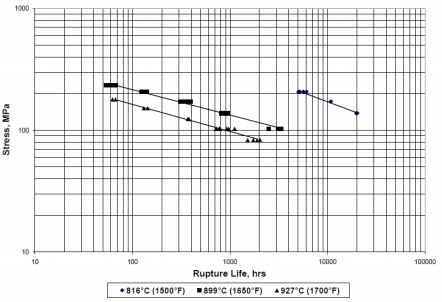

圖 6 – CM 939 可焊應力斷裂壽命（五步熱處理）
作為替代，三步熱循環更短，更簡單，因此更便宜的后鑄造加工。該方案的力學性能數據顯示，與五步cvcle相比，強度有所提高，但延展性略有降低，但仍然可以接受。除了持久壽命的整體改善外，這種熱處理還顯著提高了蠕變時間至1% [161]。
通過TWI有限公司(Cambridge UK)在一系列焊接前熱條件下(包括鑄態、過時效和熱處理態)進行的一系列試驗，評估了cm939可焊合金的改善的延展性和可焊性。良好的焊接規范包括鑄造后退火或焊接前過時效程序;其他條件被包括以關聯合金延展性的發生(或不發生)焊縫微裂紋。使用625、C263和Havnes 282合金填充絲進行的板焊試驗表明，在焊接和焊后熱處理?xiàng)l件下均沒有HAZ開裂的證據[17,18]。典型的微結構如圖7所示。這項工作以及對多個鑄件的常規修復焊接(無裂紋問題)證實了cm939可焊合金的可焊性提高。較近的發展提高了強度能力，導致cm939可焊填充線的成功生產，該產品可從Polymet公司(辛辛那提，OH)獲得，用于cm939可焊鑄件的焊接修復。
圖 7 – CM 939 Weldable/C263 填充金屬熔合線的典型焊縫顯微組織
由于良好的性能評價，cm939可焊合金正在取代in738 LC和in713 LC合金，用于小型高性能渦輪噴氣發動機的燃燒室、渦輪外殼和葉片環等結構件。
CM 247 LC合金
早期的DS鑄件采用MAR M 002、MAR M 200和MAR M 247等軸葉片合金;然而，許多合金在DS晶界表現出低延展性和裂紋[191]。這為開發利用DS工藝優化的合金提供了動力。CM 247 LC合金(表4)是MAR M 247合金的改進，旨在減少薄壁復雜芯型鑄件的DS晶界開裂。
cm247 LC合金的化學改性包括降低Zr和Ti含量，加強Si和S的控制，從而改善了鑄造性能。碳化物含量的降低提高了碳化物組織、碳化物穩定性和室溫至中溫塑性。cm247lc合金的延性比標準MAR M 247合金提高了2倍。W、Mo和CI含量降低，以補償較低的C，以平衡合金的Phacomp考慮[191這些變化也有利于等軸鑄件，從而減少熱裂和熱裂;因此，cm247 LC合金也被選擇為許多EQ應用，如軸向和離心整體輪，渦輪葉片和葉片段。
Re-bearing合金
合金發展的下一個重大進展是將錸(Re)引入EQ。DS和SX allovs(表5)。這些所謂的“第二代”合金具有顯著的蠕變斷裂性能，這是由于Re分散到y基體，延緩了y(強化)相的粗化，并增加了yly' misfit[201]。稀土“團簇”作為位錯運動的障礙，從而提高了合金的強度。
